分箱系统

THOK Binning system

THOK分箱系统

系统介绍

分箱系统主要有翻箱机、喂料机、装箱机、称重系统等设备组成。

装箱机:单向布料车只进行单向装箱布料。单向布料车由两台独立的布料机组成,即皮带输送机A和皮带输送机B,通过其中一台布料车的将来料均匀的布在装箱布料机上,再由装箱布料机将来料均匀的布料装箱,并实现定量装箱。

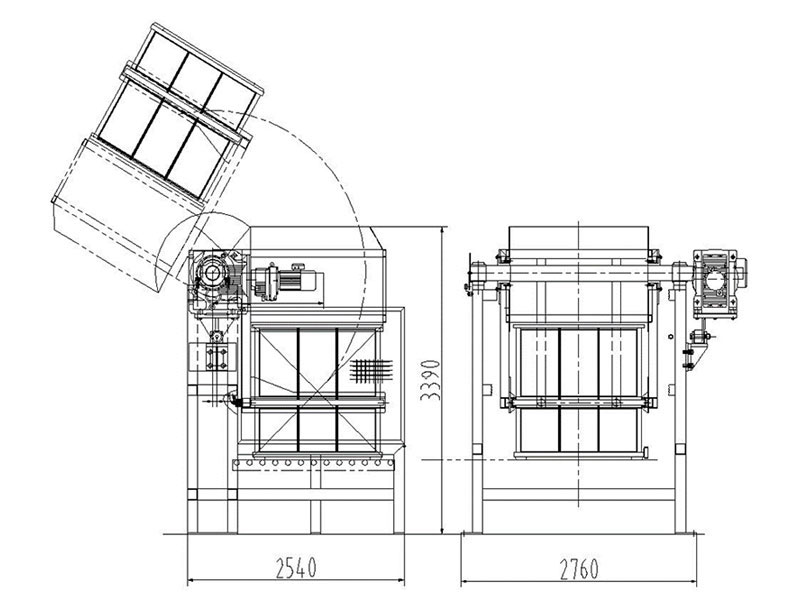

翻箱机:主要功能是将前序设备输送机输送过来的装满烟叶的烟箱通过安装在机架上的接近开关识别后,由电机带动翻转架,绕翻转轴旋转150º,将烟箱中的烟叶倒入后序设备物料提升机烟箱中,实现对烟叶的过渡输送。

工作原理

安装在翻箱机机架前面的接近开关检测到烟箱输送机输送过来的烟箱到达翻箱机工位后,此时低转速、较高输出扭矩的多级减速电机直接驱动翻箱体旋转,当烟箱旋转150 º的角度后(烟叶已倒入到后序设备物料提升机烟箱中),安装在旋转轴上的接近开关检测到距离,减速电机反转,当安装在旋转轴上的另一组接近开关检测到距离后,电机停止运动,烟箱回到输送机上,将烟箱向另一个方向输送出去,翻箱机动作完成。由翻转机构、机架、驱动机构、控制系统组成。
