加去盖机

THOK Capping machine

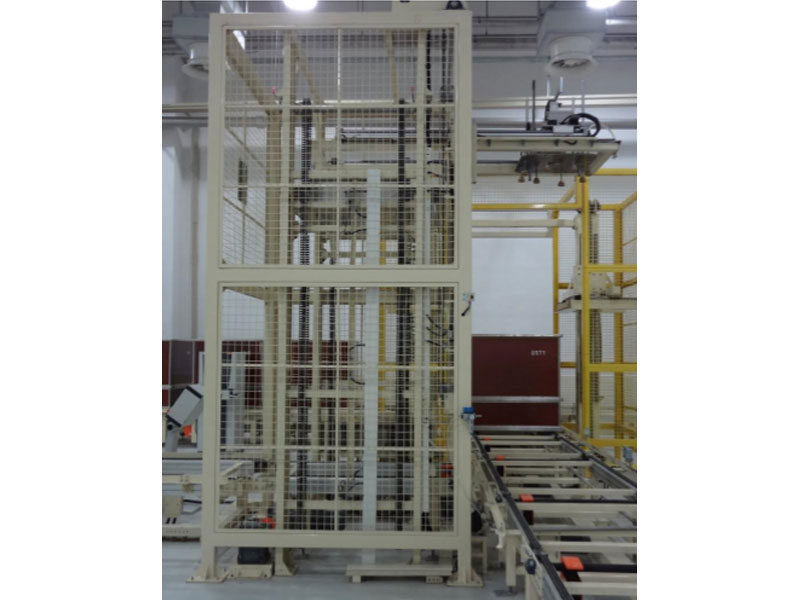

THOK加去盖机

产品介绍

烟叶箱加去盖机是烟叶库的专机设备,用于给烟叶箱加盖或去掉箱盖,能够在烟叶箱进入时,给烟叶箱加上一个箱盖或取走一个箱盖。

主要部件

  • 机架:是承载其它部件的主体,承载物料及自身的重量,并使各部件之间保持确定的位置关系,主要由立柱、拉杆等组成;
  • 箱盖垛升降组件:实现箱盖垛的升降运动,主要由电机、货叉、心轴、传动轴、链轮、链条等组成;
  • 取放盖组件:主要完成箱盖的取放和平移,主要由气缸、吸盘、导杆、真空泵等组成;
  • 取放盖升降组件:实现取放盖系统的升降运动,主要由电机、导轨、托架、链轮、链条等组成。

工作原理

去盖时,烟叶箱进入,烟叶箱停止运动后,气缸伸出,吸盘和行程开关接触到烟叶箱盖表面后,行程开关触发后,电磁阀动作,抽真空。真空度达到设定值(-0.9bar)时,气缸缩回提起箱盖。气缸到位后,无杆气缸动作,将箱盖平移进入箱盖垛升降组件。无杆气缸到位后,气缸伸出将烟叶箱盖放到箱盖垛升降组件的货叉上,当行程开关到位后,电磁阀动作,破真空,气缸缩回到位后无杆动作将取放盖组件送到烟叶箱输送机的上方。完成一个循环。当箱盖码到 30 个时,箱盖垛升降组件的电机启动,箱盖垛落到输送机送上。输送机送启动将箱盖垛输送出去。箱盖垛升降组件的电机启动,将箱盖垛升降组件的货叉升到高位,进行下一个循环。 加盖过程与去盖过程相反,整个过程是由系统控制自动完成。
